CTMC系列M226ES—单轴运控（①脉冲控制）
2023.08.25
M226ES支持单轴运控(如定位、速率和回原等)功效；；；；；；支持多轴多路直线/圆弧插补、一连插补、电子齿轮、电子凸轮和追飞剪功效；；；；；；支持PLCopen标准指令库，，，，，下面通过建设例程演示M226ES的轴控功效组态办法。。。。。。
使用CPU：M226ES
使用软件：MagicWorks PLC V2.29及以上
目的：通过plc_open库控制CPU脉冲输出，，，，，实现简朴轴控。。。。。。
办法如下
壹
建设项目，，，，，设置脉冲轴
1

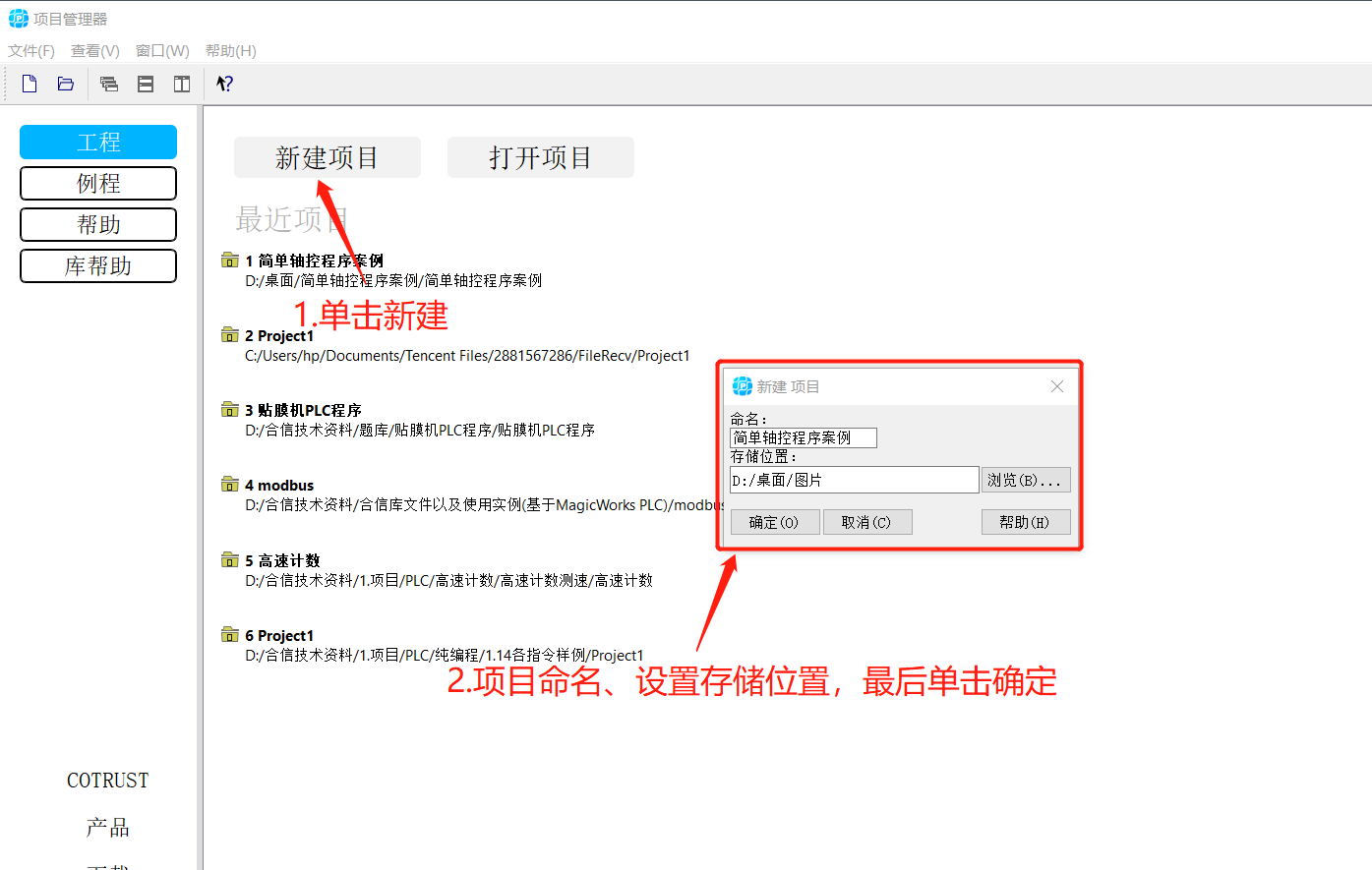

建设项目
2

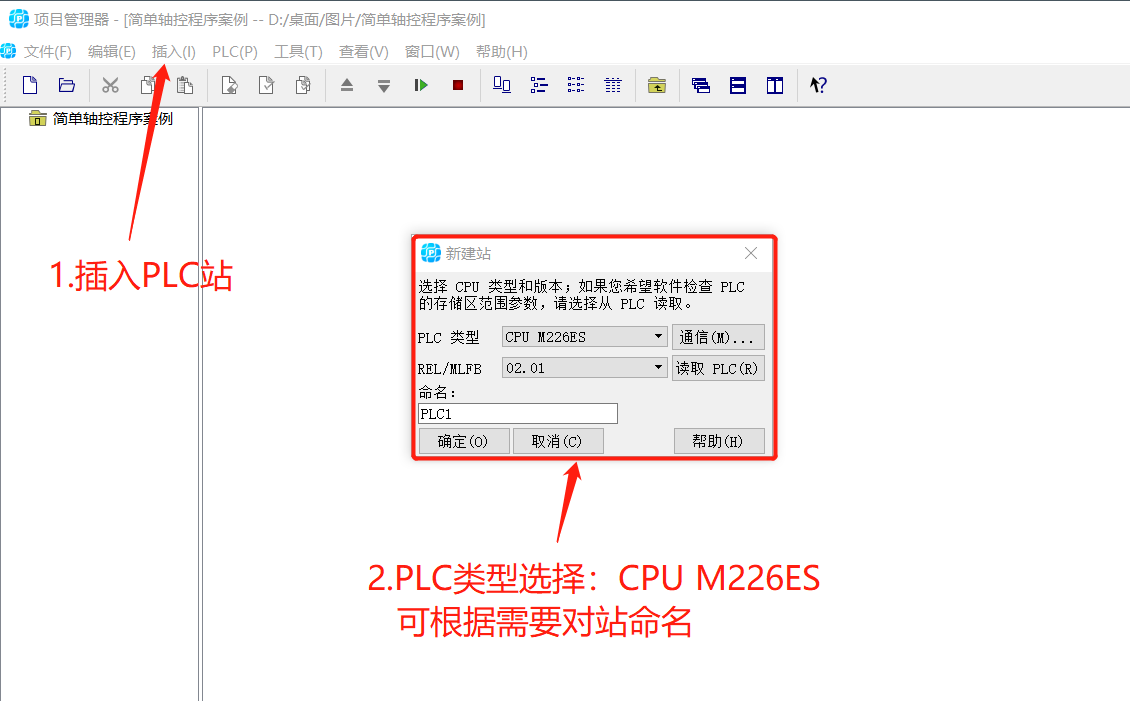

插入PLC站
3

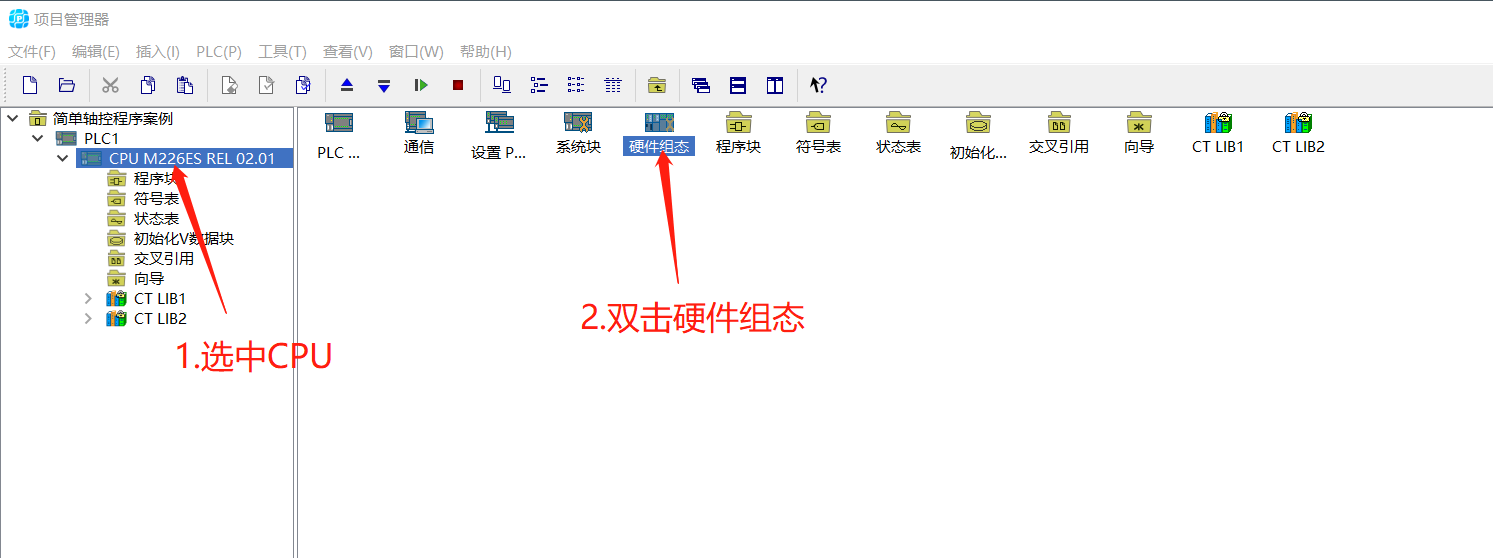

进入‘硬件组态’界面
4

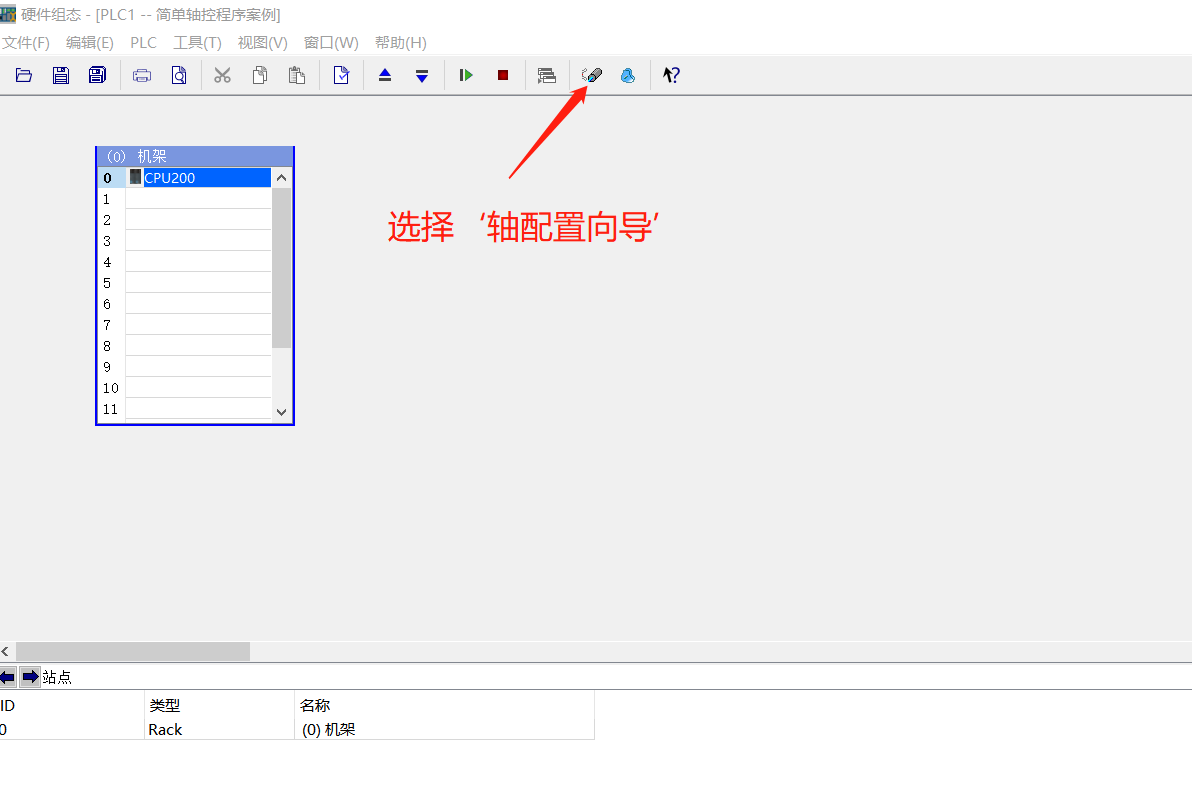

进入‘轴设置向导’界面
5

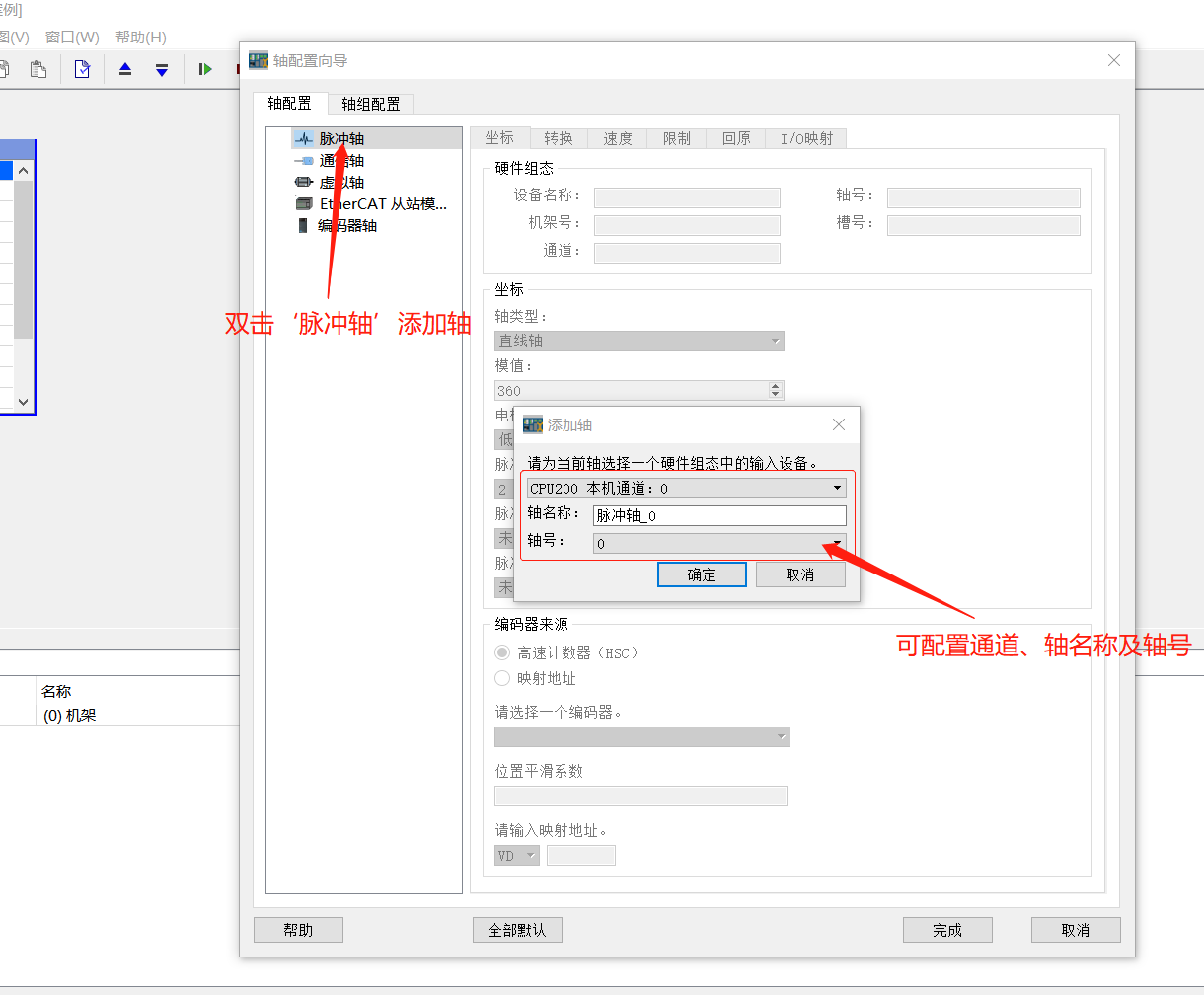

添加‘脉冲轴’
6

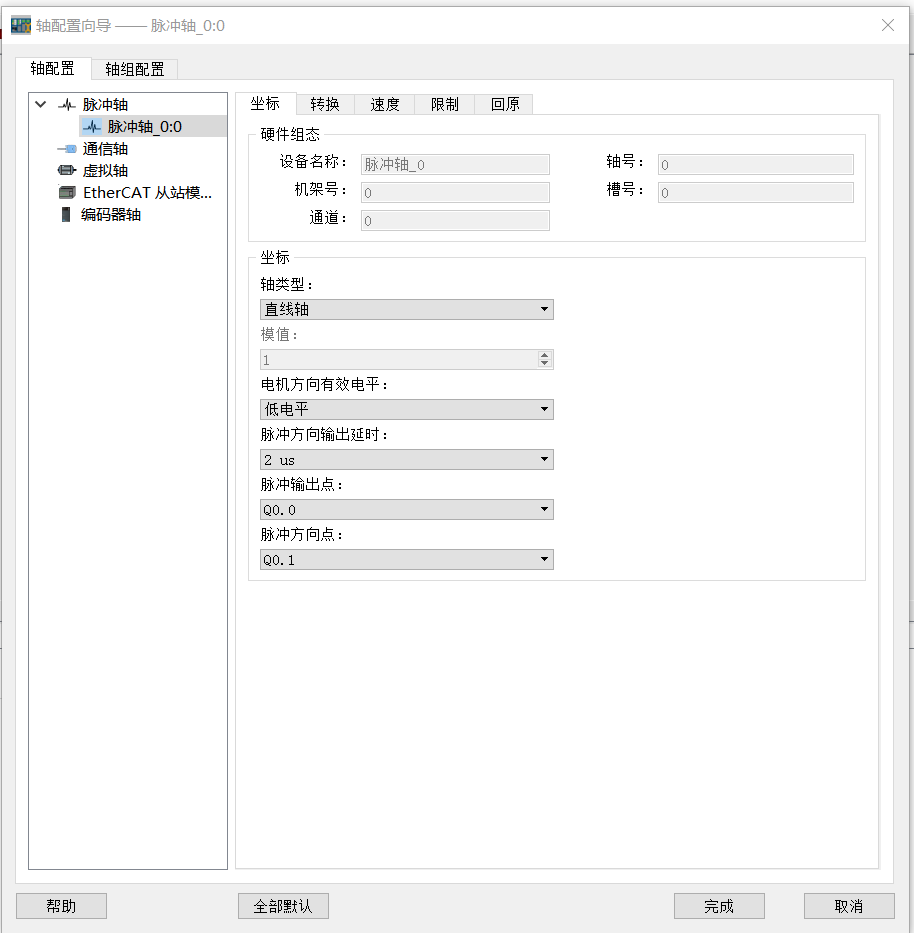

设置轴参数
坐标：
轴类型：可选择“直线轴”或“旋转轴”，，，，，关于丝杆类型的往复运行机构，，，，，由于其行程是有限，，，，，
需要知道其在丝杆行程规模内的绝对位置，，，，，此时选择“直线轴”较好；；；；；；若是单偏向运转类型的旋转
轴，，，，，接纳线性模式容易泛起位置计数溢出，，，，，从而盘算过失，，，，，故选择“旋转轴”较好。。。。。。
电机偏向有用电平：可选择“低电平”或“高 电平”。。。。。。

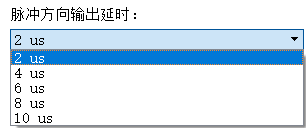

脉冲偏向输出延时：可自由选择2us,4us,6us,8us,10us

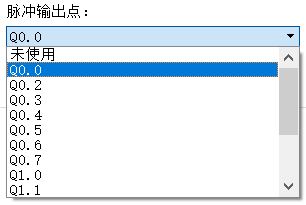

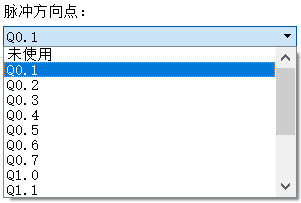

脉冲输出点及偏向可自由组合设置，，，，，最多可设置10轴，，，，，也可不设置偏向。。。。。。
转换

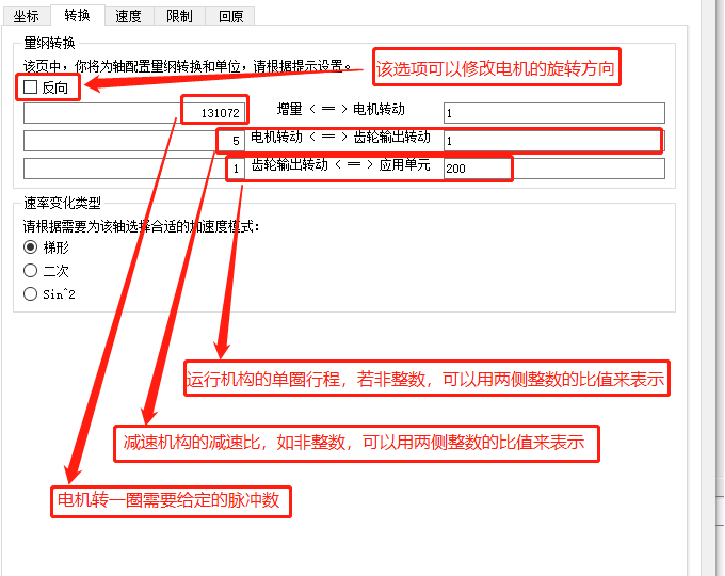

在“转换”界面可凭证提醒设置纲量转换和速率转变类型。。。。。。将上图中的“应用单位”设为 200，，，，，当程序指令要求伺服运行 1 个单位时，，，，，齿轮端将会选择 1/200 圈，，，，，伺服电机端会旋转 5*1/200圈，，，，，以此类推。。。。。。凭证现实机械结构设定对应参数（即电子齿轮比）之后，，，，，就可凭证应用系统的运动距离物理单位输入距离下令，，，，，使参数控制直观易懂。。。。。。
速率

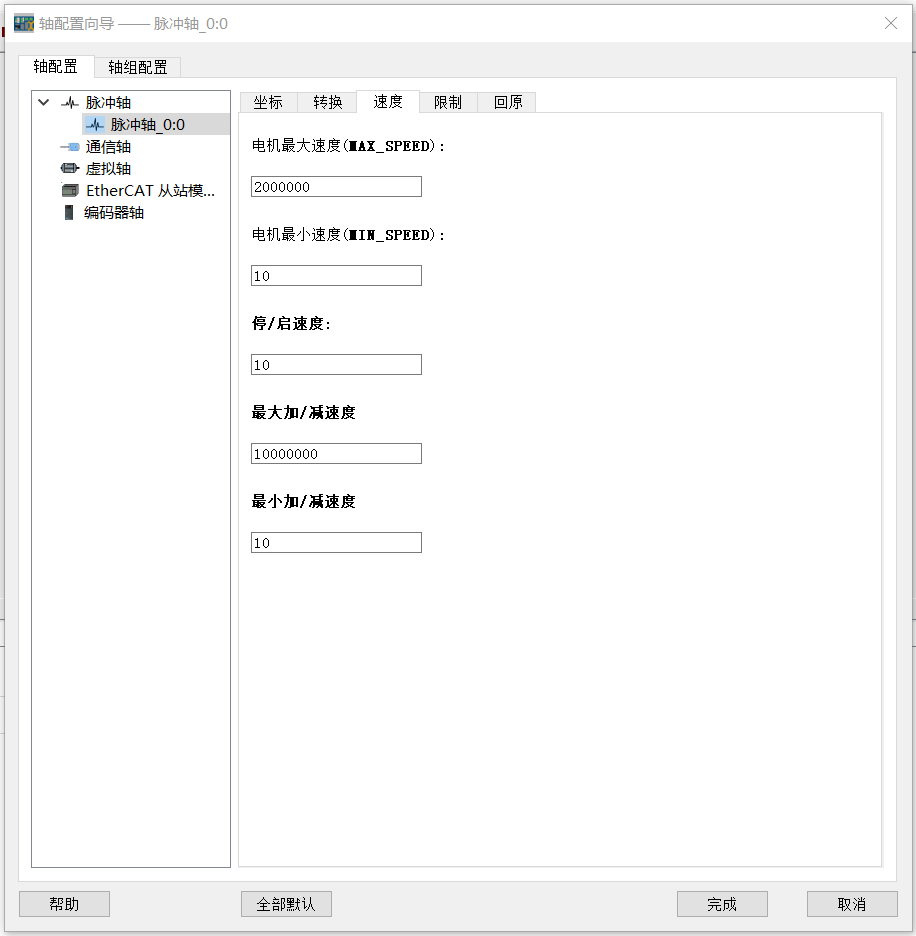

速率页面可设置电机的最大/最小速率、阻止/启动速率以及最大和最小加/减速率。。。。。。程序运行历程中，，，，，若设定速率凌驾组态设置，，，，，库指令将报警。。。。。。
限制

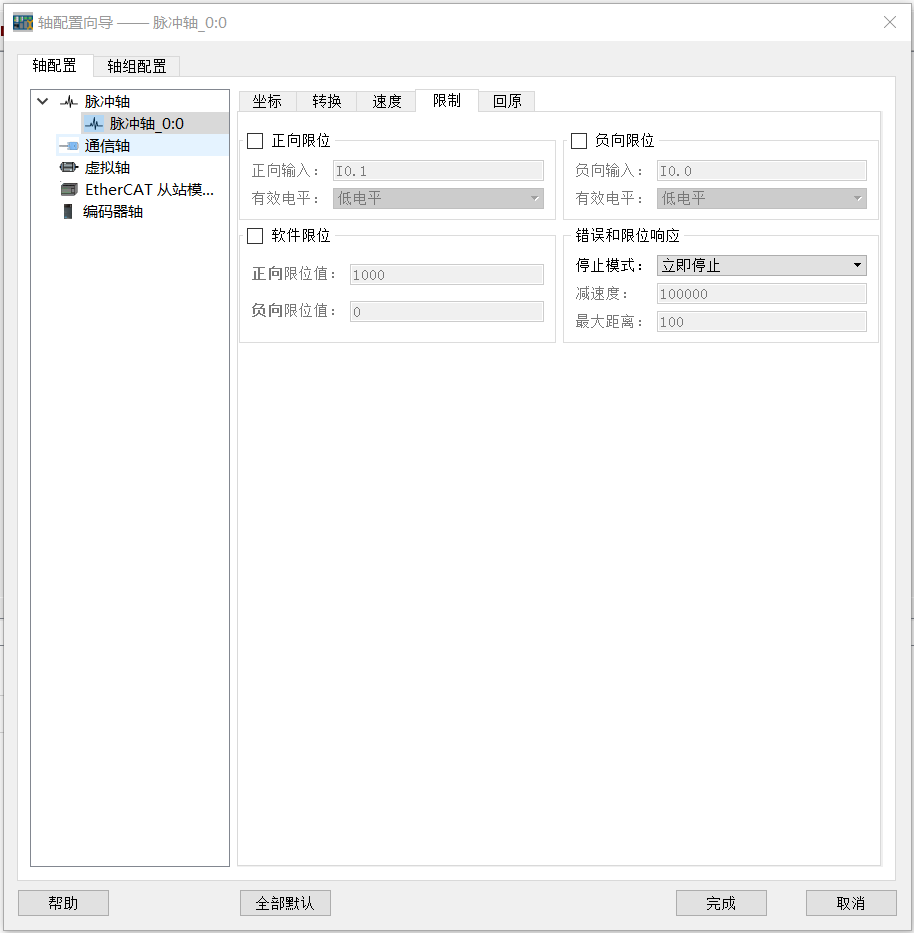

勾选“正向限位”和“负向限位”可对正/负向输入举行修改设置，，，，，“有用电平”可选择“高电平”或 “低电平”；；；；；；
勾选“软件限位”可对正/负向限位值举行修改设置；；；；；；“过失和限位响应”的“阻止模式”可选“连忙阻止”或“减速阻止”。。。。。。

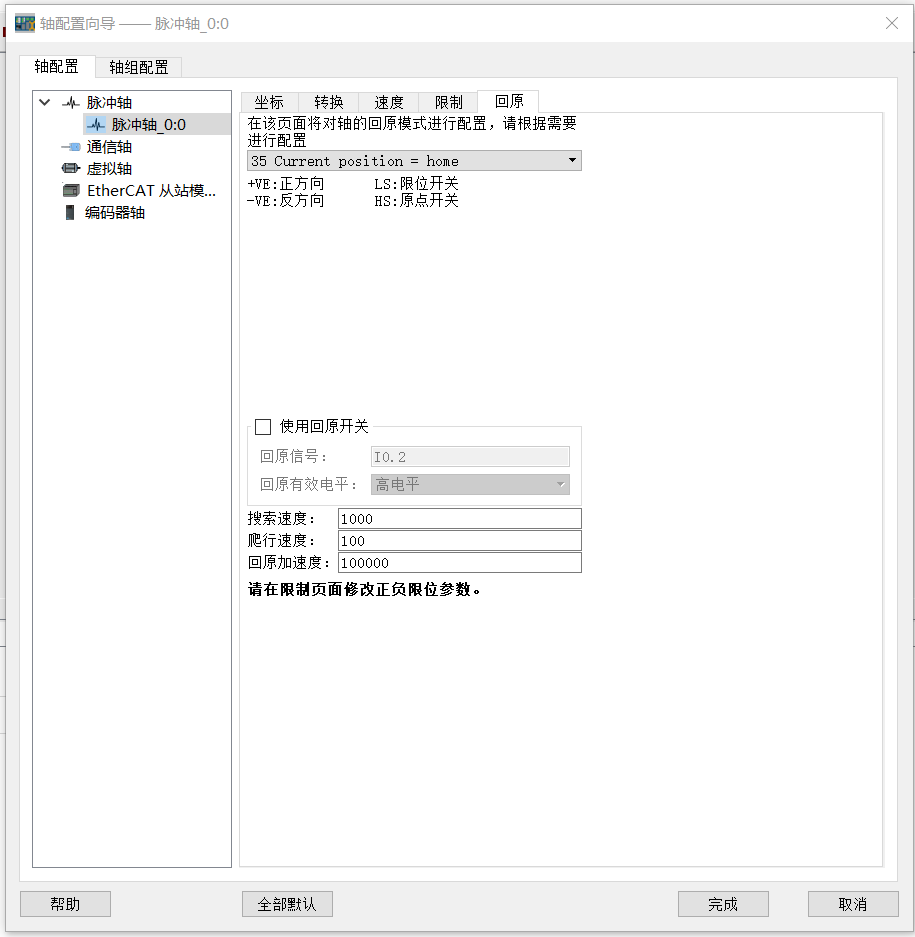

回原

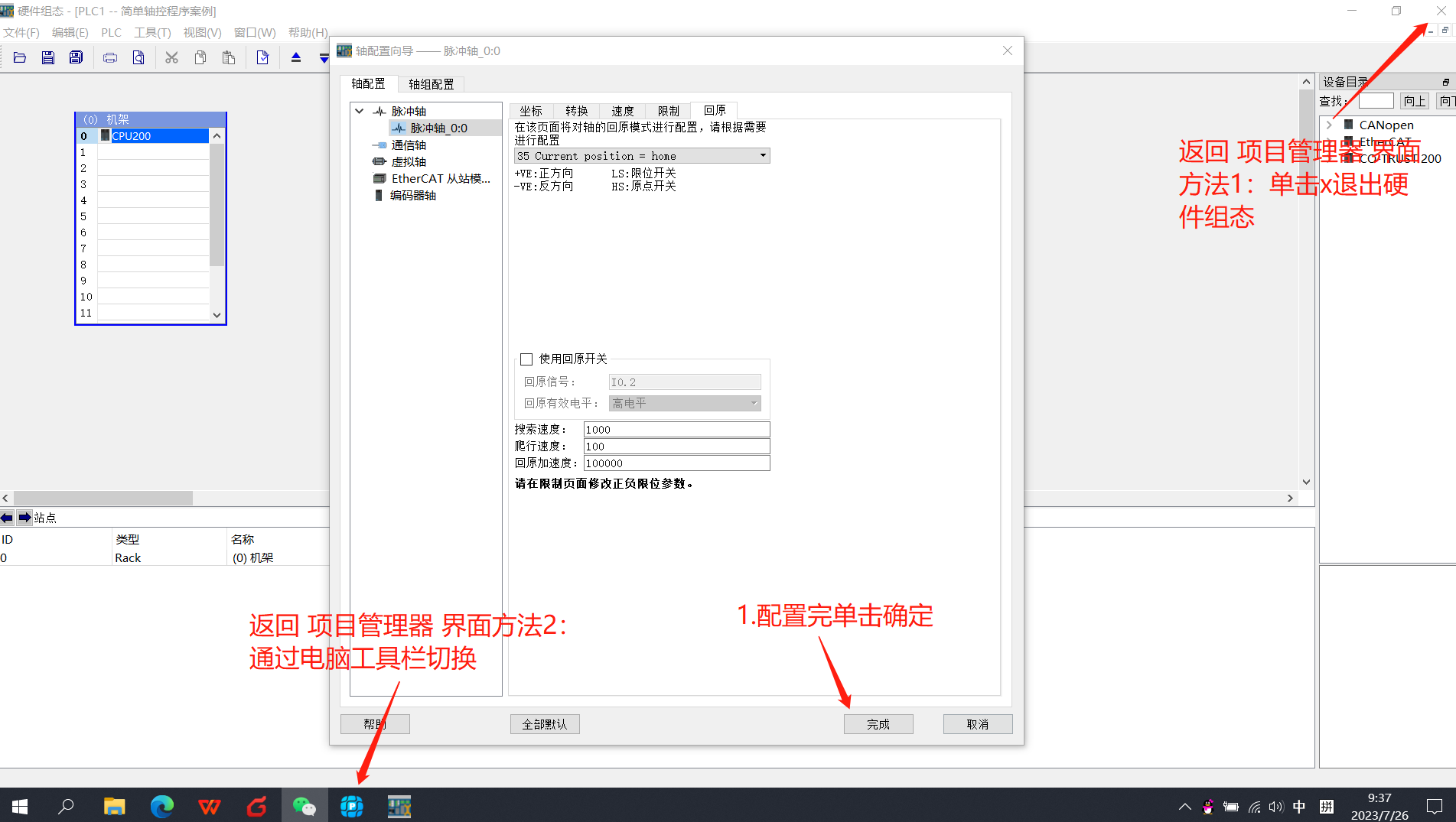

设置完成后，，，，，单击确定，，，，，并切换回‘项目治理器’界面
7
设置完成后，，，，，单击确定，，，，，并切换回‘项目治理器’界面
贰
在主程序中挪用plc_open库举行编程
1

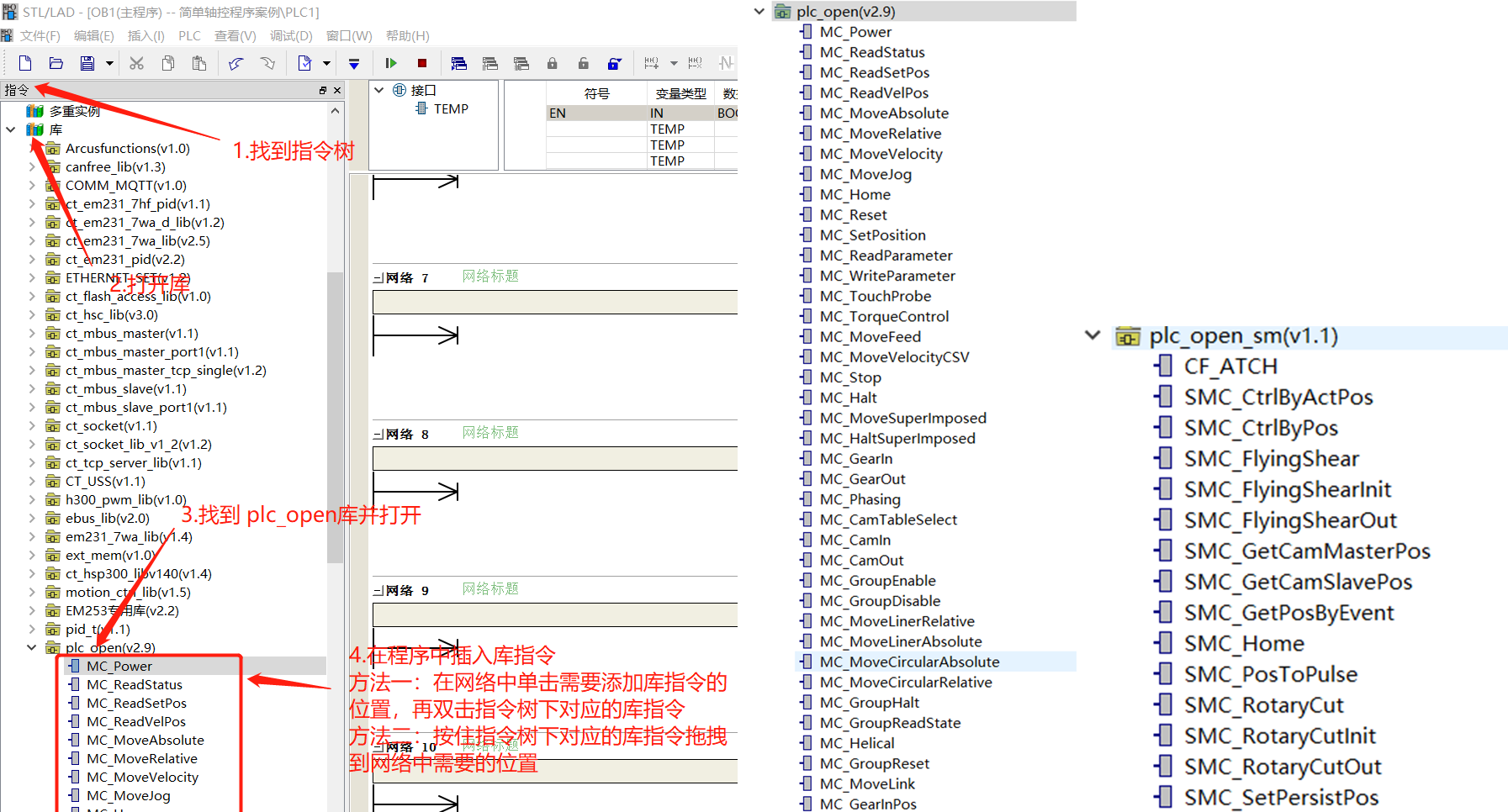

插入所需库指令
2

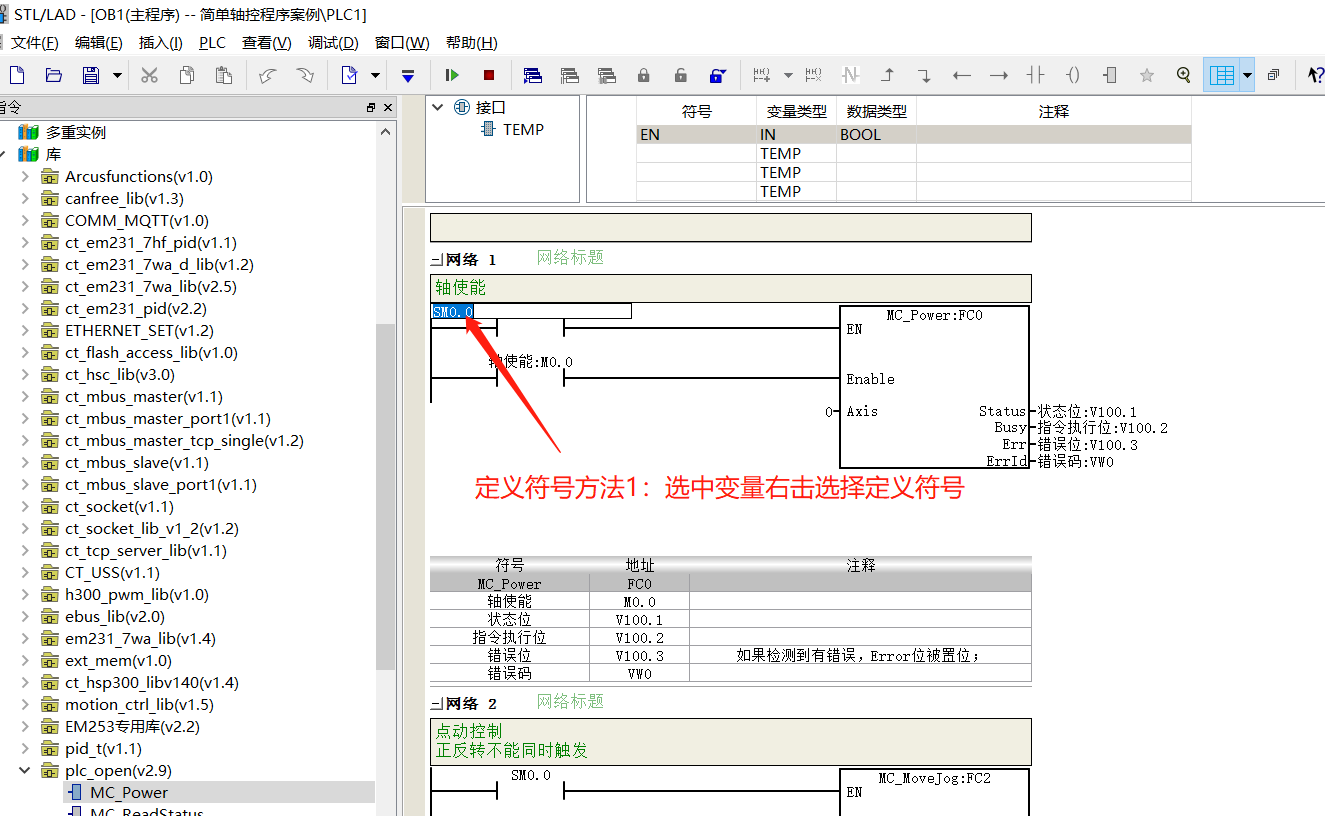

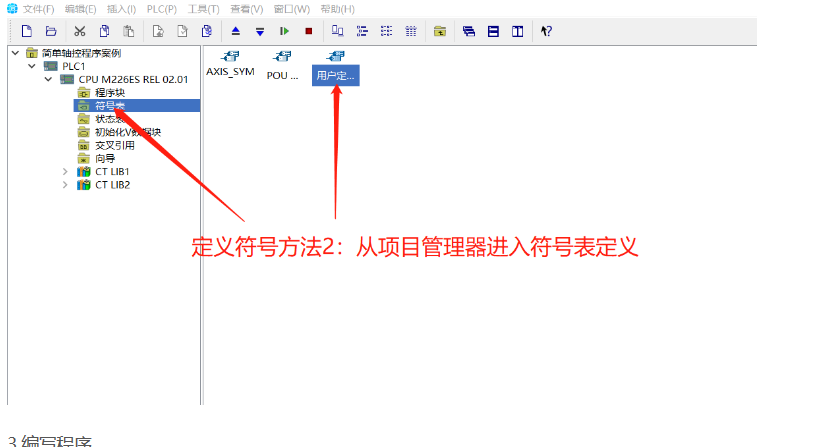

界说符号
3
编写运控程序

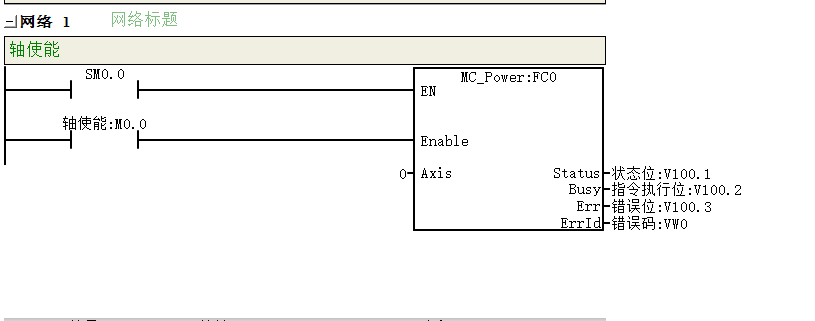

3.1使能指令，，，，，对轴举行使能
Enable设为TRUE则进入可运行状态，，，，，设为FALSE则扫除可运行状态。。。。。。

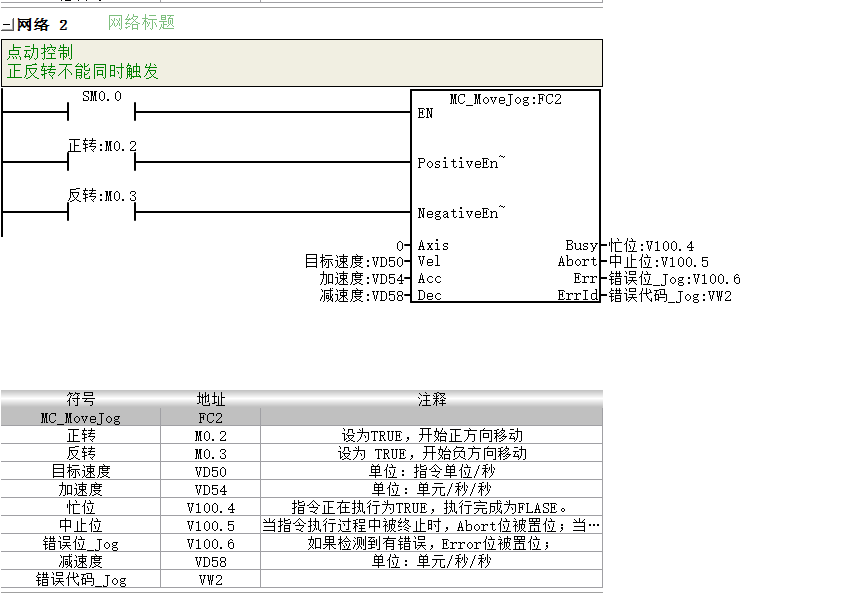

3.2点动指令，，，，，控制轴正反转
凭证前面硬件组态设置：触发MC_MoveJog Q0.0会凭证目的速率发脉冲，，，，，正转时Q0.1为TRUE。。。。。。
若是Vel=40,则速率为1圈/秒、若是Vel=200，，，，，则速率为5圈/秒。。。。。。

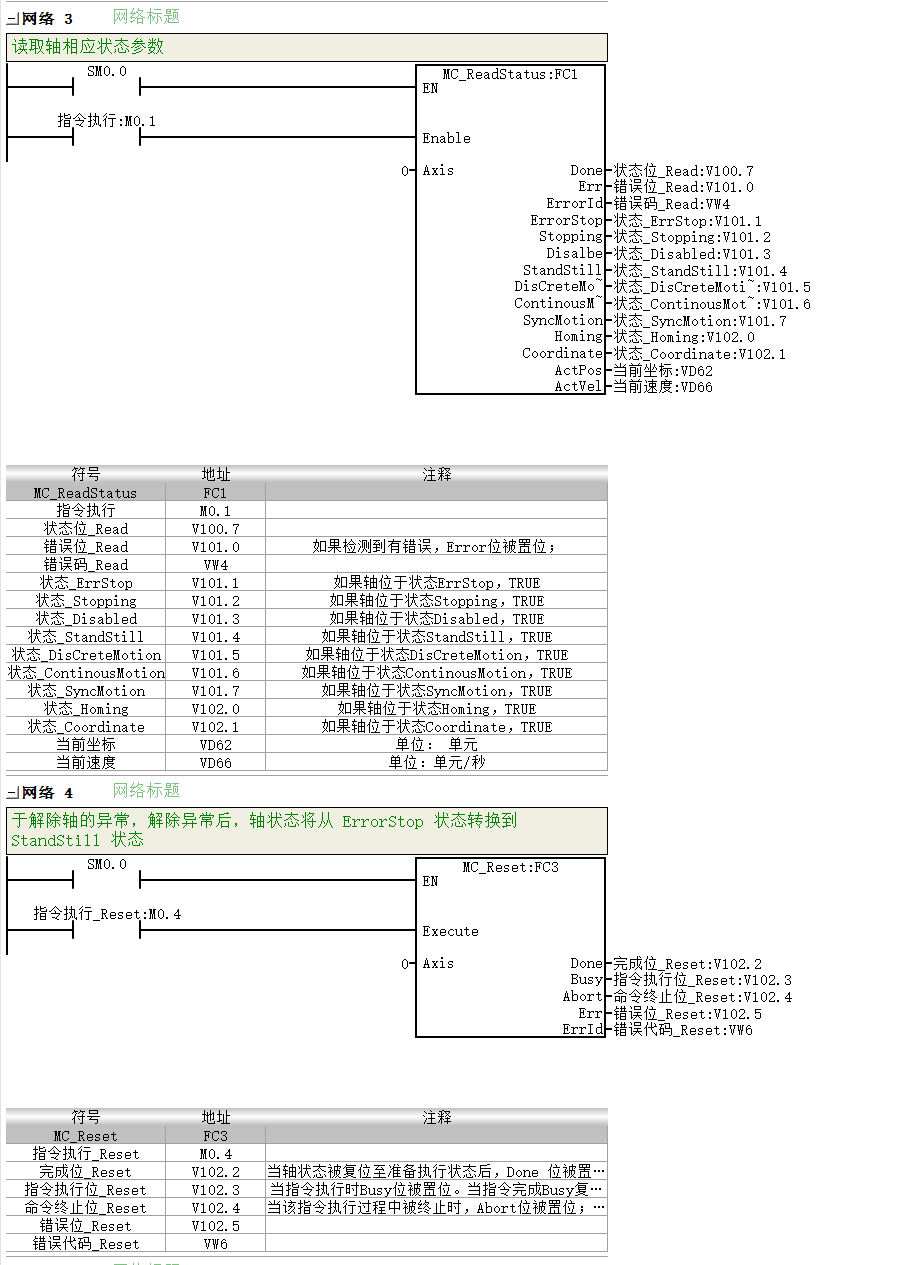

3.3读取轴状态，，，，，利便运行中随时监控

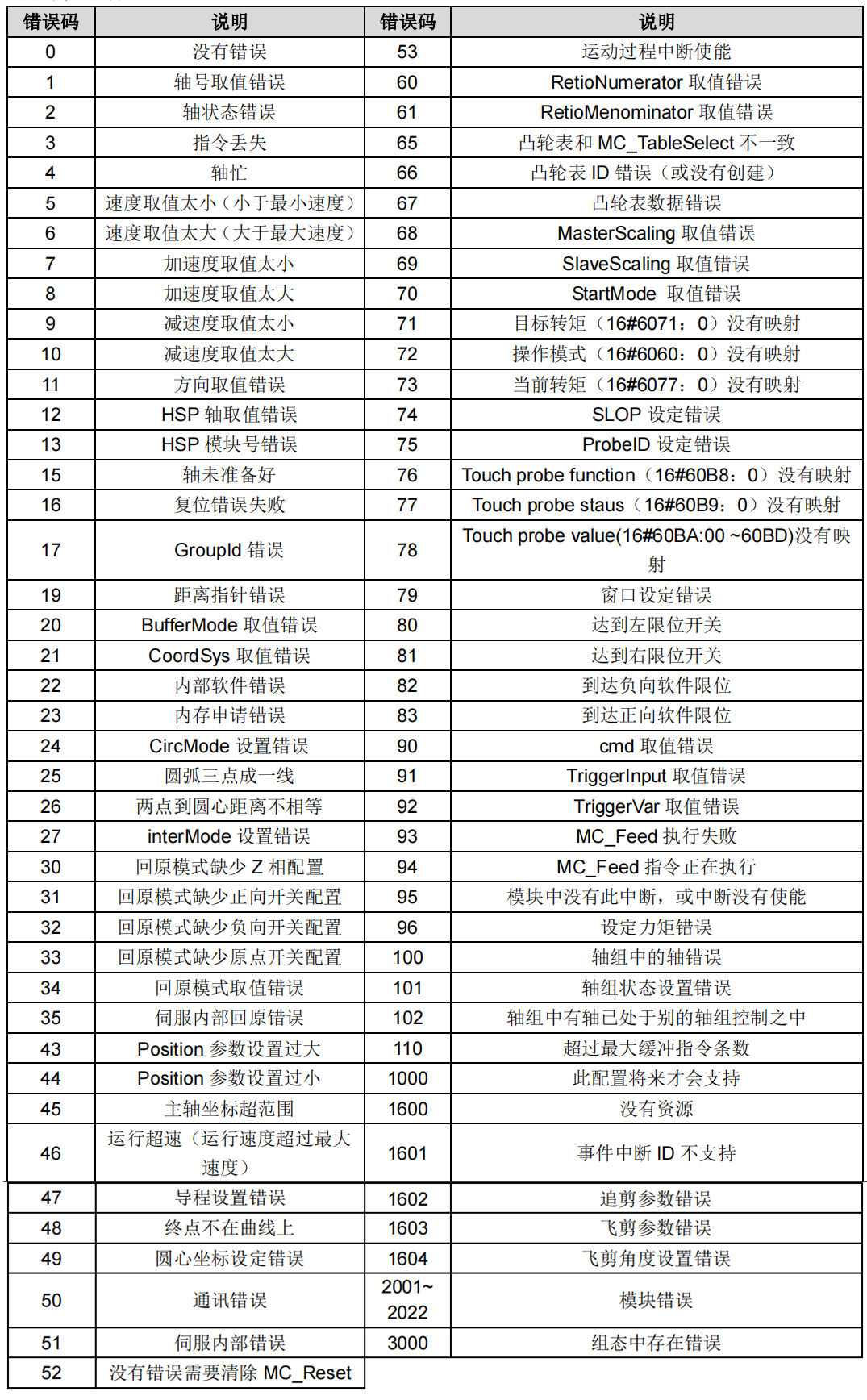

过失代码：
