- 概览
-

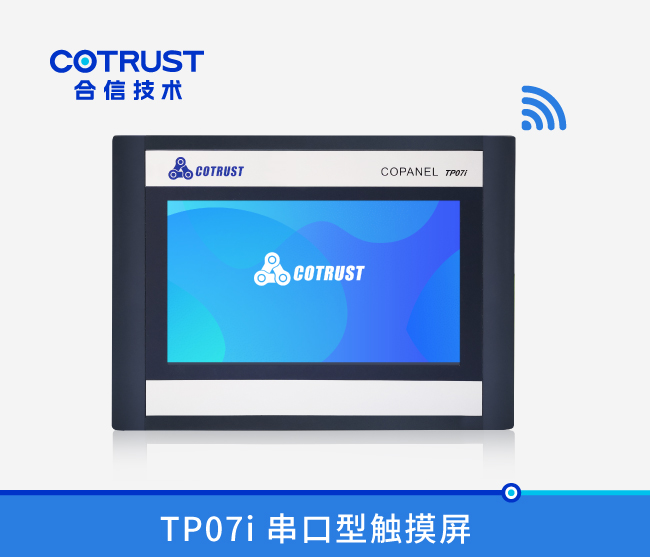

串口型的I系列触摸屏
1. 没有以太网口功效的TP07I
2. 下载工程只能通过U盘或WIFI毗连，，，，或者USB转RJ45毗连线举行下载操作。。。。。
>>>点击审查：USB转RJ45毗连线推荐购置链接
产品数据
定货号 7寸触摸屏，，，，真彩LCD-TFT，，，，区分率800x480，，，，256k色，，，，1个RS485口，，，，1个USB口，，，，支持WIFI扩展
CTS6 T07I-CH020
- 手艺参数
-
规格项目
TP07I
显
示
屏
类型
7英寸
区分率（宽×高，，，，象素）
800 ×480
色度
256K色（彩色）
亮度（CD/㎡）
350
视觉度（上下左右）
50/60/75/75
背光灯
LED
背光灯的平均亮度寿命（25℃）
20000小时（典范值）
重量
1.5KG
装置角度
笔直
接口
RS485/USB
（SD卡、CAN预留）
变量
项目中的变量数目
20480
报警
报警类别的数目
32
离散量报警的数目
3000
模拟量报警的数目
200
报警的长度（字符数）
50
画面
画面数目
100
每个画面的域数目
200
每个画面的变量数目
100
每个画面的重大工具的数目
5
配方
配方的数目
100
每个配方中的元素数目
800
每个配方的数据纪录数目
200
纪录
纪录数
20
每条纪录中的条目数（U盘）
5，，，，000，，，，000
每条纪录中的条目数（屏内）
2，，，，000，，，，000
趋势
趋势数目
300
文本图形列表
文本列表的数目
400
图形列表的数目
500
所有列表的数目
500
每个文本或图形列表的条数目
256
图形工具的数目
1000
用户治理
用户组
50
授权
32
用户个数
50
项目文件巨细
30MB
可组态的系统键
无
在线毗连（同时）
485: 8
在线语言（同时）
有
字体
宋体
资助系统
有
使命妄想（计时功效）
有
附加功效
无
软件设置
触摸屏校准设置
触摸屏作反响声使能设置
LED背光灯开关使能设置
实时时钟(RTC)设置
系统版本信息显示项
- 典范应用
-
触摸面板
类型
4线电阻式
透明度
80%以上
响应速率
10ms以内
寿命
100万次以上
音频输出
触摸面板操作
有音频反响
通讯
PORT1:
9针母头，，，，RS485(毗连PLC)
PPI/MPI(支持32个从站)、SIMATIC S7 200/CO-TRUST CTSC 100/200、SIMATIC S7 300、CO-TRUST CTH300、Modicon MODBUS、Omron Finslink、Omron Hostlink/Multilink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、LS MASTER-K Cnet、Fatek FBs、BRIGHTEK Micro Printer
USB 主
P0，，，，主装备接口，，，，毗连U盘/键盘/鼠标/WIFI模？？？
电源
事情电压
9VDC~28VDC
额定电压
24VDC
额定电流
0.25A
机械尺寸
前面板（长X宽 mm）
214×156
开孔（长X宽 mm）
192×138
情形条件
事情温度
0℃~50℃
运输、贮存温度
-15℃~65℃
湿度
10%~90%，，，，无结露
正弦振动
10 to 50Hz(3轴线偏向，，，，2G，，，，30分钟)
包装跌落
1M高度,自由跌落
- 装置规格
-

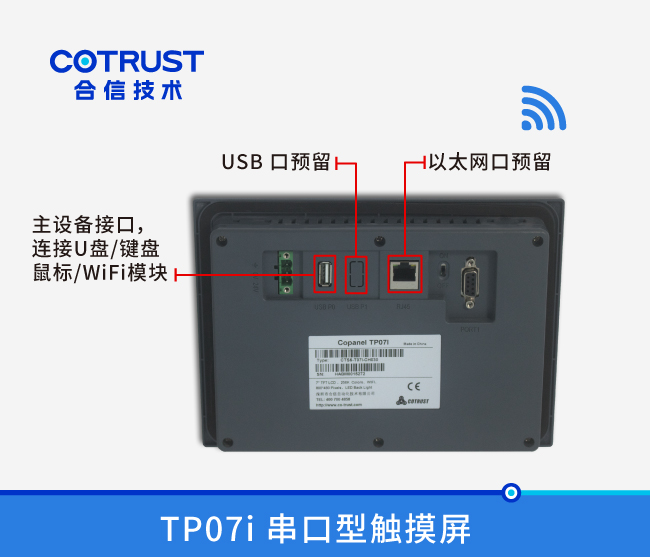

1） TP07IHMI的接口示意图如下：
① USB P0：主装备接口，，，，毗连USB从装备，，，，如WIFI模？？？椤盘、USB打印机、鼠标等。。。。。
② USB P1：预留。。。。。
③ EtherNET通讯口：预留，，，，无此功效。。。。。
④ SW拨码开关(PORT1)：用于选择是否使用本机内部自带的RS485终端电阻举行匹配。。。。。
⑤ RS485通讯口(PORT1)：支持多种通讯协议(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet)。。。。。
⑥ 电源接口：24VDC电源接口。。。。。
下载工程只能通过U盘或WIFI毗连，，，，或者USB转RJ45毗连线举行下载操作。。。。。
RS485通讯口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-

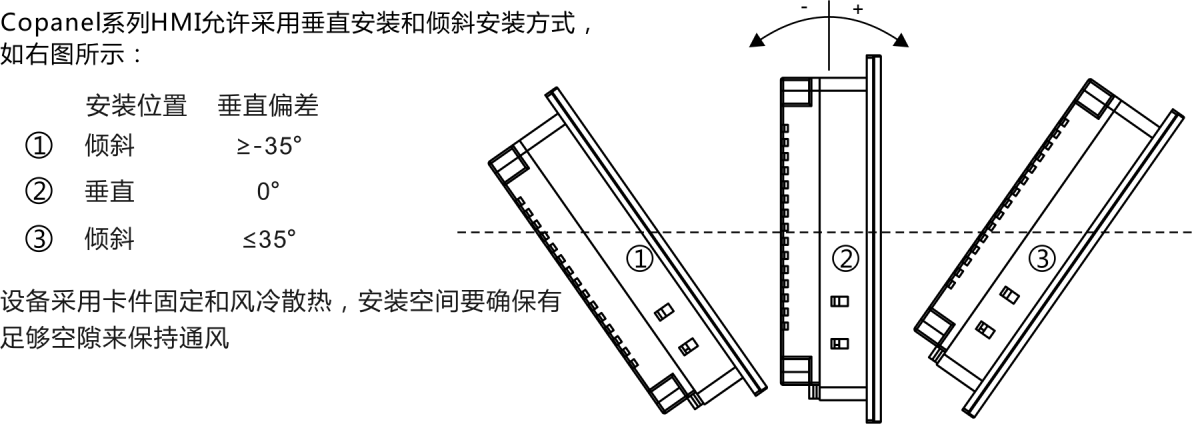

2）以下划分是TP07i/TP10i的装置方法：
3.各款产品的装置尺寸图如下所示
