- 概览
-
名称 规格形貌 订货号 SM231 SM231 高精度模拟量输入模？？ ？？椋，，，，，8 点输入，，，，，，电压输入，，，，，，光偶隔离16 位精度 CTH2 231-0HF32
- 手艺参数
-
物理特征
尺寸(宽×高×深)
71×80×62mm
LED指示灯
24V 电源指示灯，，，，，，亮：体现电源正常，，，，，，灭：体现电源故障
电源消耗
+5VDC消耗电流
44 mA
L+
31mA
L+ 线圈电压规模
20.4～28.8V DC
功率消耗
2.5 W
模拟量输入特征
输入点数
8
隔离 (现场与逻辑电路间)
光耦隔离
输入类型
差分输入
量程规模
电压输入(单极性)
0～10V, 0～5V
电压输入(双极性)
±5V,±2.5V
数据字名堂
单极性，，，，，，全量程
0～32000
双极性，，，，，，全量程
-32000～32000
输入区分率
电压 输入(单极性)
300μV (0～10V 量程)
150μV (0～5V 量程)
电压输入(双极性)
150μV (±5V 量程)
75μV (±2.5V 量程)
模数转换时间
约10ms
八通道转换时间
100ms
共模抑制
40dB，，，，，，DC - 60Hz
共模电压
信号电压+共模电压(必需小于即是12V)
输入阻抗
不小于10MΩ
最大输入电压
30V
最大输入电流
30mA
AD转换器区分率
16位
寻址方法
VW寻址

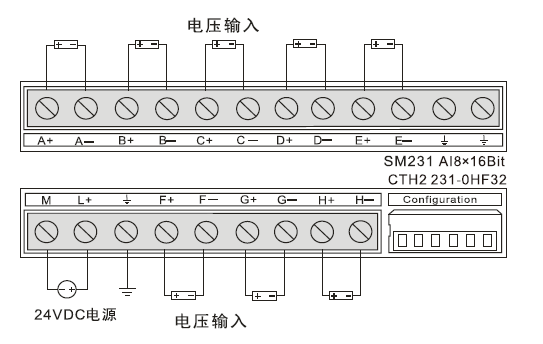

- 典范应用
-
量程选择与软件设置

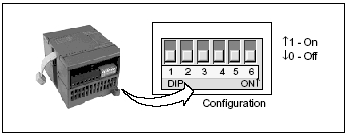

【量程选择开关位置】
【量程选择】
下表所示为怎样用 DIP 开关设置 SM231 8AI 模？？ ？？榈牧砍獭。。。？？ ？？1、2和3可选择模拟量输入规模。。。。所有的输入设置成相同的模拟量输入规模。。。。下表中，，，，，，ON 为接通，，，，，，OFF 为断开。。。。需要特殊注重的是，，，，，，未使用的 DIP 开关 SW4～SW6，，，，，，必需设置到 OFF 的位置。。。。
单极性
满量程输入
区分率
SW1
SW2
SW3
ON
OFF
ON
0-10V
300μV
ON
OFF
0 - 5V
150μV
双极性
满量程输入
区分率
SW1
SW2
SW3
OFF
OFF
ON
± 5V
150μV
ON
OFF
± 2.5 V
75μV
【软件设置】
关于 SM231 8AI×16位模拟量输入模？？ ？？椋，，，，，其读数是在 VW 中，，，，，，而不是 AIW，，，，，，模？？ ？？樗Φ南喽晕恢貌畋穑，，，，，对应的地点也差别。。。。地点盘算公式如下：
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模？？ ？？榈淖爸梦恢茫，，，，，紧靠 CPU 的第一个扩展模？？ ？？椴畚缓盼0，，，，，，第二个扩展模？？ ？？椴畚缓盼1，，，，，，依此类推。。。。输入通道共8路，，，，，，从A至G，，，，，，对应的编号为0至7。。。。
下面给出基于上面公式盘算获得的地点速查表：
VWxx
通道0
通道1
通道2
通道3
通道4
通道5
通道6
通道7
槽位0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
提醒
由于 CO-TRUST的TD2X文本显示器和SIEMENS的 TD200文本显示面板所分派的地点牢靠为 VW0，，，，，，因而若是你的系统中需要同时使用到TD2X或TD200和SM231 8AI模？？ ？？椋，，，，，则SM231 8AI模？？ ？？椴豢勺爸迷诘谝桓鑫恢(Slot 0)，，，，，，不然将不可正常事情。。。。

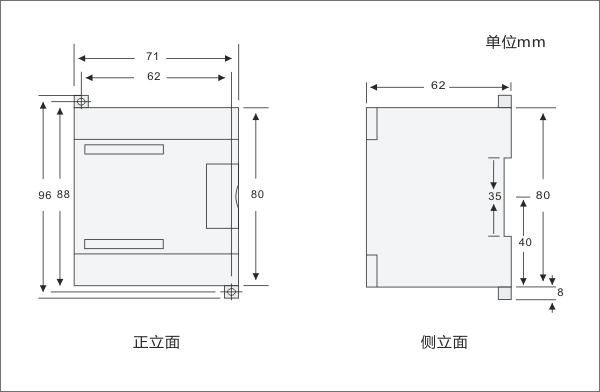

- 装置规格
-
