- 概览
-
规格参数
订货号
六路称重 ？？？？？ ？ ，，，，6 路传感器信号输入 ，，，，6VDC 激励电源输出 ，，，，隔离型 16 位精度
CTH2 231-7WF32
- 手艺参数
-
参数项
形貌
订货号
CTH2 231-7WF32
通道数
6
采样频率
50Hz
内部区分率
65535（16bits）
重量值数据名堂
2字节
适用CPU类型
CTH200系列和CTMC系列
来自CPU总线的电源
+5V电流消耗
<80mA
24 V电源
额定电压
DC 24 V
电压规模
DC 20.4～28.8V
最大电流消耗
100mA
典范功耗
2.4W
LED诊断
LED指示灯
+24VDC：亮 = 24VDC供电正常 ，，，，灭 = 无24VDC供电；；；；；
SF：闪灼 = 传感器断线 ，，，，灭 = 无错；；；；；
可设置滤波器
低通滤波器的极限频率
0.05Hz、0.1Hz、0.2Hz、0.5Hz 、1Hz、2Hz、5Hz
平均值滤波器
0~150
隔离特征
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模抑制
>120dB@120VAC
滋扰抑制
噪声抑制
85dB@50Hz/60Hz
称重传感器的毗连
毗连
仅支持4线全桥应变仪
到传感器的导线长度
最大50米
误差
满量程误差极限（温度为20℃±10℃时）
≤0.1%
迅速度温度系数
≤±20ppm/K v. E
零点温度系数
≤±0.1uV/K
基本误差
0.05％FS
线性误差
≤0.01%FS
丈量规模
0~1mV/V；；；；；0~2mV/V；；；；；0~4mV/V
称重传感器电源
电压
电流（最大）
典范DC 6V
150mA
允许的称重传感器电阻值
无防爆接口
有防爆接口
＞40Ω ，，，，＜4010Ω
＞87Ω ，，，，＜4010Ω
共模抑制CMRR@50/60Hz
典范80dB
绝缘
500V DC
7WF ？？？？？ ？榈信息识别为8AI/2AQ ，，，，例如 ？？？？？ ？楣以CPU的第一个槽位则对应的地点信息如下：
AIW0
AIW2
AIW4
AIW6
AIW8
第一起数据
第二路数据
第三路数据
第四路数据
第五路数据
AIW10
AIW12
AIW14
AQW0
AQW2
第六路数据
保存 ，，，，不可用
保存 ，，，，不可用
设置数据1
设置数据2
- 典范应用
- 装置规格
-
装置规格

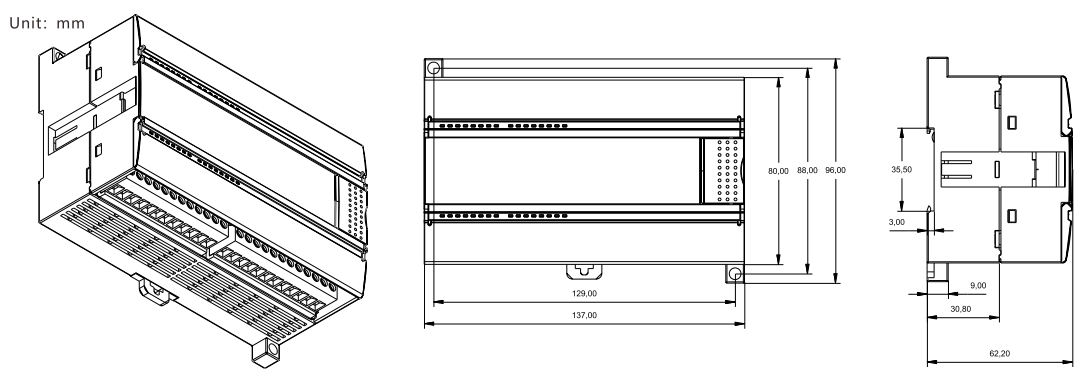

SM231-7WF为大号 ？？？？？ ？槌叽 ，，，，装置尺寸图如图所示。。。

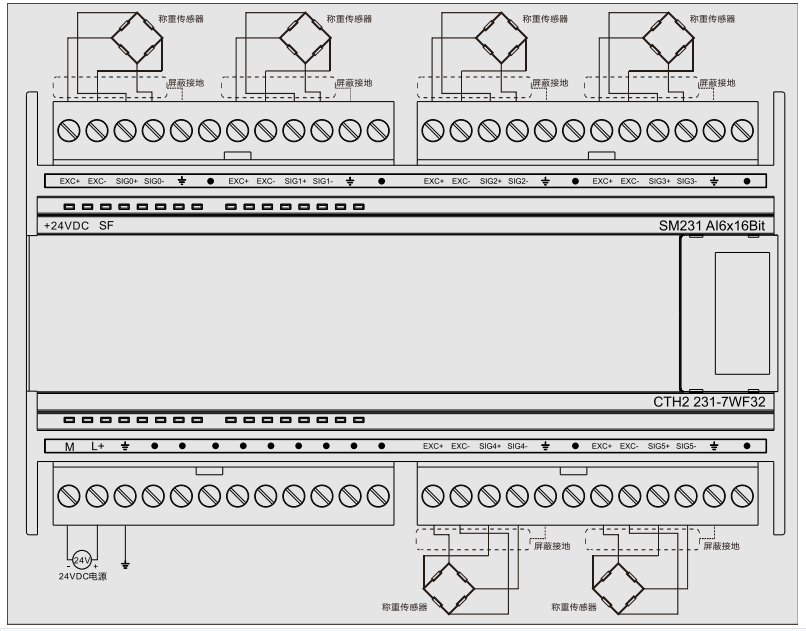

称重 ？？？？？ ？SM231-7WF接线图
