- 概览
-

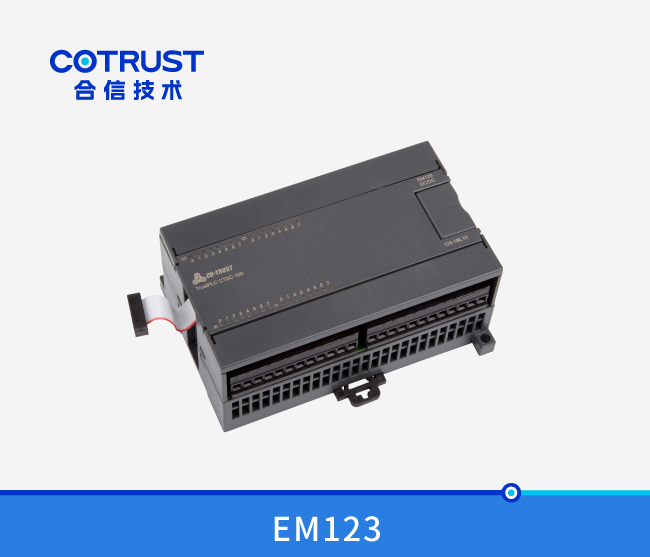

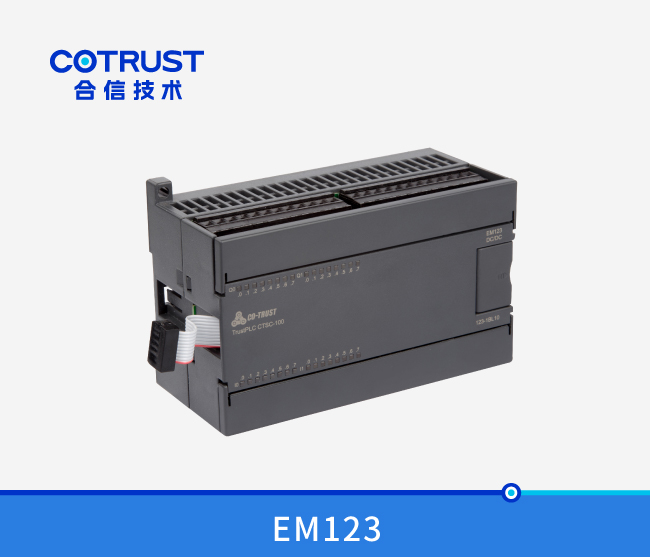

EM123数字量输入输出？？？？？,晶体管输出:
名称 订货号 16DI/16DO, 晶体管输出 CTS7 123-1BL10
- 手艺参数
-
手艺参数：
特征
16点输入/16点输出 ，，，，24V DC，，，，0.5A
订货号
CTS7 123-1BL10
物理特征
尺寸(宽×高×深)
138×80×62mm
功耗
6W
输入特征
输入点数
16
输入类型
漏型/源型
输入电压
额定值
24V DC
最大允许电压
30V DC
浪涌电压
35V DC，，，， 0.5秒
信号"1"
18～30V
信号"0"
0～5V
隔离
光电隔离
500V AC，，，，一连时间1分钟以内
每组隔离点数
8点
最长输入时延
4.5毫秒
泄电流
最大1mA AC
电缆长度
非屏障
300 米
屏障
500 米
可同时为 ON 的输入点数
40℃
16
50℃
16
输出特征
输出点数
16
输出类型
固态－MOSFET
输出电压
额定负载电压
允许电压规模
信号"1"
信号"0"
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K欧姆负载）
输出电流
信号"1"
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
每点峰值电流
浪涌电流（最大）
0.5A
3
4/4/8
16
2/2/4A
5W
0.3欧姆
10微安
8A，，，，100毫秒
隔离 光耦隔离，，，，500V AC，，，，一连时间1分钟以内
每组隔离点数
4/4/8
输出延时
关－开
开－关
最大50玄妙
最大200玄妙
电缆长度
非屏障
150 米
屏障
500 米
电源消耗
+5V DC消耗电流
173 mA

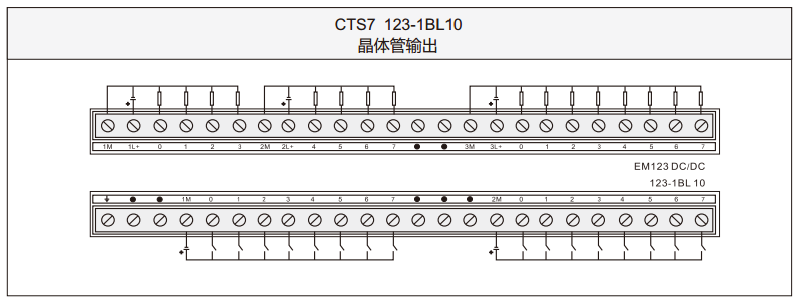

- 典范应用
