CTSC-200系列PLC在发泡线缆押出机上的应用
随着经济建设的高速生长，，，，现代化都会的鼎力大举建设，，，，而电线电缆更是国家经济建设中的一项主要工业，，，，国家重视基础设施建设，，，，如城乡电网的刷新、信息高速公路的生长、通讯事业的腾飞、用电装备的更新换代和节能化的要求等，，，，必将对电线电缆的品种和水平一直提出新的要求。。。
线缆押出机是对裸金属线的放线、举行包皮、收线操作。。。
一、工艺先容及事情原理
发泡押出机，，，，将物料在机头内举行发泡（给机头加热来举行发泡），，，，铜线穿过机头，，，，发泡好后机头押出胶裹在铜线形状成外皮，，，，通过水槽，，，，调解成型线的静电容值，，，，用外径检测仪器和静电容检测仪划分来检测成型线的外经和静电容值；；；；通过引取机举行外径和线速的调解，，，，收线接纳双轴收线机。。。

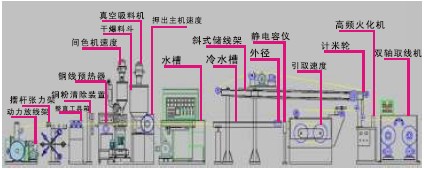

工艺流程图如下：

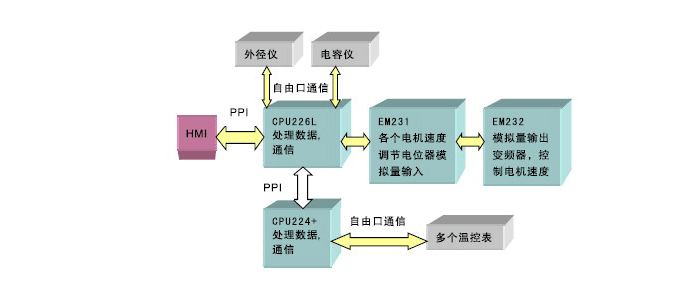

事情原理图如下：
二、电气控制计划
线缆发泡押出机控制系统主要内容有主机头温度，，，，水槽温度，，，，间色机压力，，，，外径闭环，，，，静电容闭环，，，，主机、间色、引取的联动，，，，各个电机的转速的稳固。。。接纳小型PLC与温控表的通讯，，，，实现温度的读取和设定；；；；通过PLC与外径检测仪和电容检测仪的通讯，，，，读回现实的数值，，，，再用PID调理引取机速率和水槽的位置来实现外径闭环和电容闭环；；；；用模拟量准确、稳固的控制变频器的输出，，，，通过变频器控制主机、间色机、引取机，，，，实现三者之间的速率及联动。。。
外径控制、电容控制接纳TRUST PLC CTSC-200系列的带一个PPI口和双自由口的CPU，，，，通过用自由口跟外径仪和静电容仪通讯，，，，来实现外径和电容的收罗；；；；一个PPI口与触摸屏通讯并且与另一个收罗温度的CPU举行数据交流。。。TRUST 的带双自由口的CPU为客户提供了功多与外围仪器的通讯，，，，客户不必在加特另外通讯？？？椋唬唬；接纳TRUST 模拟量输出？？？槔纯刂票淦灯骱退欧驱动器，，，，使电机的转速稳固。。。
三、控制要点
1通讯
押出机的外围装备较量多，，，，有外径仪，，，，电容仪，，，，温控表，，，，因此需要3个自由通讯口；；；；接纳TRUST CPU226L带两个自由通讯口以个PPI口，，，，再加一个TRUST CPU224+带一个自由口、一个PPI口。。。
2速率稳固
此押出机为了包管外径稳固，，，，要求引取电机的速率稳固。。。若引取机速率大，，，，则线径会变。。。唬唬；若引取机速率。。。，，，则线径就会变大；；；；为包管成型线外径的稳固，，，，以是引取电机的速率需稳固。。。模拟量的输入输出接纳了12位精度的成熟稳固的TRUST模拟量？？？椋，，，包管了电机速率的稳固。。。
3温度
主机头发泡温度和热水槽的温度直接影响发泡成型线发泡的优劣、和成型线的静电容值，，，，其对温度要求苛刻，，，，需其温度波动在正负1℃内，，，，并要能快速加热升温。。。使用温控表来举行温度的调理。。。
4闭环
外径闭环和电容闭环的实时调解。。。在发泡押出机做线历程中，，，，因外界的一些滋扰因素引起外径值和电容值转变，，，，需要通过外径闭环实时调解引取电机速率来调理外径值；；；；通过电容闭环实时调解热水槽的位置来调理静电容值。。。TRUST CPU高数的处置惩罚数据能力，，，，浮点数运算抵达8us，，，，实时的举行闭环调理。。。
四、总结
接纳TRUST CTSC-200系列 PLC做发泡押出机的控制系统，，，，不但为其客户节约了本钱，，，，在控制的精度、稳固性和控制快速性上都获得了提高，，，，使其发泡押出机装备的性价比更高；；；；在偕行业中也拥有更好的竞争能力。。。
-
CPU226L，，，，40点数字量,晶体管输出（216-2AD33-0X40）
订货号：CTS7 216-2AD33-0X40
规 格：24VDC电源,24DI/16DO×24VDC,24KB程序,10KB数据,支持外部电池和存储卡（PTO/PWM）
审查详情 -

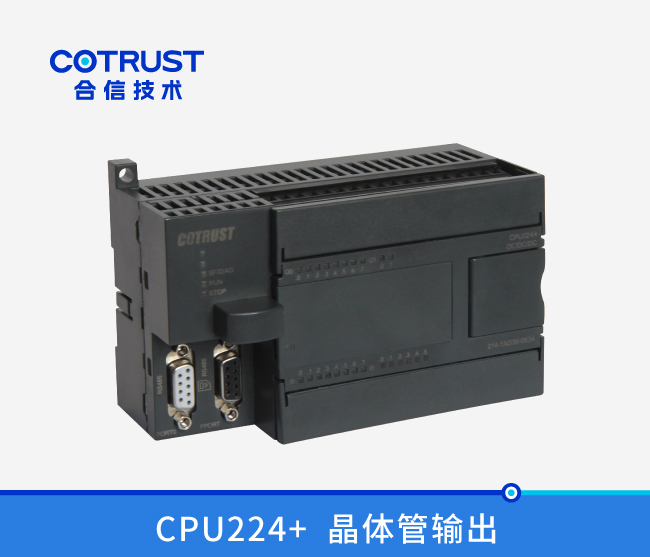

CPU224+,24点数字量,晶体管输出（214-1AD33-0X24）
订货号：CTS7 214-1AD33-0X24
规 格：24VDC电源，，，，14DI/10DO×24VDC，，，，双通讯口（PTO/PWM）
审查详情 -

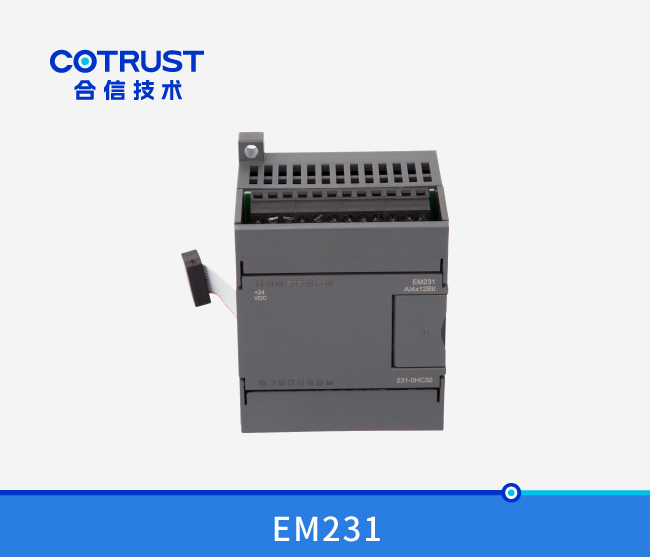

EM231四通道模拟量输入？？？
