CTSC-200系列PLC在中空吹瓶机中的应用
中空吹瓶机
一、工艺先容及控制原理
1、其工艺历程：
1）塑料的挤出
塑料加热熔化后塑炼成匀称混淆流体，，，，，， ，并以一定的压力和流量挤入机头。。。。。。
2）型坯的形成
机头内的流体在重力和挤出压力的作用下，，，，，， ，通过机头口模挤出形成所需的型坯。。。。。。
3）型坯的吹胀
将抵达要求长度的型坯置于吹塑模具内合模，，，，，， ，由模具上的刃口将型坯切断，，，，，， ，通过模具上的进气口输入一定压力的气体吹胀型坯，，，，，， ，使制品和模具内外貌细密接触。。。。。。
4）制品的冷却
坚持模具型腔内的气压，，，，，， ，期待制品冷却定型。。。。。。
5）制品脱模
在吹塑历程中，，，，，， ，型坯的形成和吹胀是吹塑历程的焦点，，，，，， ，控制型胚壁厚关于提高产品质量和降低本钱很是主要。。。。。。
2、吹塑成型原理
挤出吹塑成型突出的弱点是挤出吹塑成型产品壁厚匀称性不易控制，，，，，， ，尤其关于大型形状重大的制品，，，，，， ，由于受型胚自重的影响，，，，，， ，在型胚上爆发减薄和缩颈征象。。。。。。另外在吹制外观不匀称的瓶子时，，，，，， ，要包管瓶子的质量，，，，，， ，就要以所需要最厚的厚度来制作型坯。。。。。。因此，，，，，， ，在中空吹塑历程中，，，，，， ，型胚壁厚控制是关系到产品质量的要害手艺之一，，，，，， ，通过控制型胚厚度的转变纪律，，，，，， ，使中空制品的壁厚匀称﹑节约质料。。。。。。
二、PLC控制计划
（1）控制器接纳CTSC-200 PLC举行行动控制和50点型坯壁厚控制。。。。。。
（2）温度的丈量接纳工业铠装热电偶。。。。。。温度控制由CTSC-200系列的8路热电偶？？？？？？镃TSC 231-7TF32 完成，，，，，， ，该？？？？？？榧煽刂破鞔悄躊ID算法，，，，，， ，只要设置几个参数，，，，，， ，231-7TF32？？？？？？榫涂梢宰孕卸运匚虑傩屑尤然蚶淙矗，，，，， ，并将实时温度反响给CPU。。。。。。

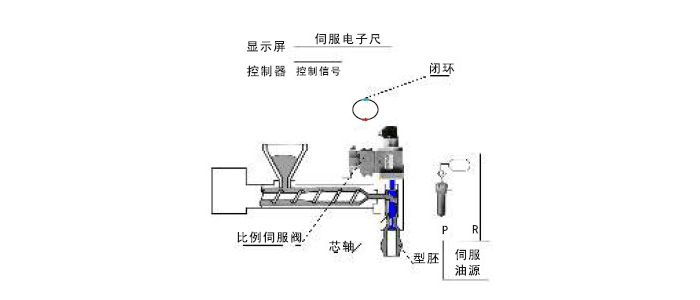

（3）壁厚控制由231-7HC32高速输入？？？？？？槭章扌团鞒ざ群湍Ｐ炯湎兜牡缱映叻聪煨藕牛，，，，， ，然后通过4通道模拟量输出？？？？？？232-0HF32控制执行机构驱动伺服阀来实现。。。。。。
（4）操作面板接纳触摸屏完成整机的型坯温度、挤出压力、型坯壁厚以及冷却时间等种种工艺参数的设定、修改、画面显示等，，，，，， ，接纳菜单式程序控制，，，，，， ，操作轻盈可靠。。。。。。
温度控制由热电偶、电加热及电电扇组成。。。。。。PID运算由？？？？？？橥瓿桑，，，，， ，有模拟量和数字量输出，，，，，， ，单双向控制方法选择，，，，，， ，控制精度抵达±1℃。。。。。。壁厚控制由电液伺服阀、行动执行机构和位置反响的电子尺组成。。。。。。壁厚型坯设定接纳数字化方法，，，，，， ，通过操作面板完成50点型坯壁厚控制的设定，，，，，， ，型坯壁厚曲线的纵坐标显示壁厚，，，，，， ，横坐标显示点数。。。。。。

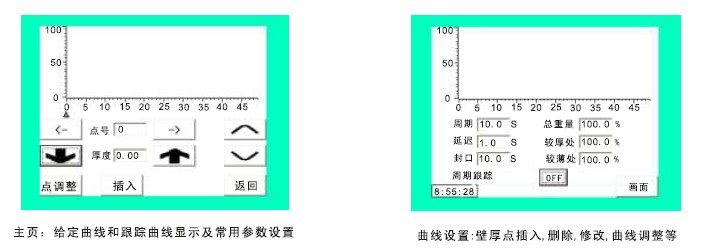

三、主要界面
【系统特点】
1、16位精度、高速模拟量收罗？？？？？？镃TS7 231-7HC32，，，，，， ，完万能实现电子尺信号的收罗
2、性价比更高，，，，，， ，用小型机的投资实现了中型机的控制效果，，，，，， ，大大降低了系统本钱
3、温度收罗？？？？？？榻幽筛衾胧忠眨，，，，， ，抗滋扰能力更强
4、温度？？？？？？榧芍悄芪驴厮惴ǎ，，，，， ，使编程更简朴，，，，，， ，温度控制精度更高
四、总结
现在，，，，，， ，规模较大的吹瓶机用户一样平常接纳竞标的方法采购装备，，，，，， ，因此装备供应商都面临着高性能、低价钱的要求。。。。。。而“高性能”最主要的一点体现就是配有壁厚控制，，，，，， ，但增添壁厚控制器会大大地增添本钱。。。。。。通过CO-TRUST PLC来实现吹瓶机的整机控制(包括壁厚控制功效)就完全可以解决此类问题。。。。。。其稳固可靠的性能、较低的价钱及全心打造的完善的解决计划，，，，，， ，深受客户信任。。。。。。
-
